Επισκόπηση χαρτιού
1. Εισαγωγή
Στην κατασκευή προσθέτων (AM), τα λέιζερ υπερβραχέων παλμών (USP) επιτρέπουν την επεξεργασία ενός ευρέος φάσματος υλικών και προσφέρουν δυνατότητες μείωσης των διαστάσεων και της πολυπλοκότητας των κατασκευασμένων εξαρτημάτων. Αυτή η μελέτη καταδεικνύει τη σκοπιμότητα χρήσης λέιζερ USP ως εναλλακτική λύση στα συστήματα Laser Powder Bed Fusion (LPBF), ιδιαίτερα για την κατασκευή κρίσιμων εξαρτημάτων που απαιτούν μεγαλύτερη ακρίβεια. Χρησιμοποιώντας προσαρμοσμένα και αυτοπαραγόμενα σωματίδια σκόνης από ανοξείδωτο-χάλυβα, οι ερευνητές πέτυχαν τα επιθυμητά αποτελέσματα και κατασκεύασαν επιτυχώς σταθερά τετράγωνα στρώματα βελτιστοποιώντας μια σειρά παραμέτρων επεξεργασίας.
Η μελέτη επιβεβαιώνει ότι οι παράμετροι διεργασίας διαδραματίζουν κρίσιμο ρόλο κατά τη χρήση λέιζερ USP - ακόμη και μικρές αποκλίσεις σε αυτές τις παραμέτρους μπορεί να οδηγήσουν σε ατελές λιώσιμο. Με τη μείωση της ταχύτητας σάρωσης για την προώθηση της συσσώρευσης θερμότητας, η τήξη επιτεύχθηκε σε χαμηλές συχνότητες επανάληψης παλμών (500 kHz) και χαμηλή μέση ισχύ λέιζερ (0,5–1 W). Αυτή η προσέγγιση παρέχει τη δυνατότητα περαιτέρω ελαχιστοποίησης του μεγέθους του εξαρτήματος, το οποίο είναι σημαντικό για την προώθηση της AM χρησιμοποιώντας πηγές λέιζερ USP.
2. Περίληψη της Μελέτης
Με τη συνεχή ανάπτυξη της κατασκευής προσθέτων, τα λέιζερ femtosecond δείχνουν πολλά υποσχόμενες δυνατότητες για την επεξεργασία ανοξείδωτου χάλυβα 316L. Αυτό το άρθρο συνοψίζει και ανασκοπεί μια μελέτη σχετικά με την επίδραση των παραμέτρων διεργασίας στην επεξεργασία λέιζερ femtosecond ανοξείδωτου χάλυβα 316L. Ο κύριος στόχος της έρευνας είναι να διερευνήσει πώς η ισχύς του λέιζερ, το μέγεθος των σωματιδίων της σκόνης, η ταχύτητα σάρωσης και η απόσταση εκκόλαψης επηρεάζουν την ποιότητα επεξεργασίας και την απόδοση του υλικού, προκειμένου να βελτιστοποιηθούν οι συνθήκες κατασκευής.
Οι ερευνητές εισήγαγαν αρχικά τα χαρακτηριστικά και την καταλληλότητα του ανοξείδωτου χάλυβα 316L και στη συνέχεια εξέθεσαν την αρχή λειτουργίας και τους μηχανισμούς της επεξεργασίας με λέιζερ femtosecond. Στη συνέχεια, εστίασαν στον τρόπο με τον οποίο οι βασικές παράμετροι -, συμπεριλαμβανομένης της ισχύος λέιζερ, του μεγέθους των σωματιδίων, της ταχύτητας σάρωσης και της απόστασης εκκόλαψης - επηρεάζουν την ποιότητα του υλικού.
Μέσω πειραματικών μελετών, η ομάδα εντόπισε ένα βέλτιστο εύρος ισχύος λέιζερ για την πρόληψη της υπερβολικής αφαίρεσης και της υλικής ζημιάς. Διαπίστωσαν επίσης ότι τα λεπτότερα σωματίδια σκόνης οδηγούν σε καλύτερο έλεγχο της λίμνης τήξης και υψηλότερη ακρίβεια σχηματισμού. Επιπλέον, οι προσαρμογές στην ταχύτητα σάρωσης και την απόσταση καταπακτής φάνηκε ότι μειώνουν τα ελαττώματα της επιφάνειας και το πορώδες, βελτιώνοντας τόσο την ποιότητα όσο και την απόδοση.
Τέλος, η μελέτη συζήτησε τις προοπτικές εφαρμογής των λέιζερ femtosecond στην κατασκευή ανοξείδωτου χάλυβα 316L, επισημαίνοντας τις τρέχουσες προκλήσεις και τις μελλοντικές κατευθύνσεις έρευνας.
3. Πειραματική Ανάλυση και Σχήματα
3.1 Αρχή λέιζερ USP
Τα λέιζερ Ultrashort pulse (USP) παράγουν εξαιρετικά σύντομες διάρκειες παλμού, συνήθως στο εύρος femtosecond (10-15 s) έως picosecond (10-12 s). Αυτά τα λέιζερ βασίζονται σε μη γραμμικά οπτικά εφέ και εξαιρετικά γρήγορα οπτικά.
Το βασικό συστατικό ενός λέιζερ USP είναι η κοιλότητα συντονισμού, η οποία περιέχει ένα μέσο λέιζερ (π.χ. κρύσταλλο Nd:YAG ή Ti:ζαφείρι) και μια πηγή απολαβής (όπως διόδους λέιζερ ή λαμπτήρες φλας). Η διαδικασία ενίσχυσης λαμβάνει χώρα μέσω διεγερμένης εκπομπής, όπου τα φωτόνια αντανακλούν επανειλημμένα μεταξύ των κατόπτρων στην κοιλότητα και ενισχύονται, σχηματίζοντας τελικά μια ισχυρή δέσμη εξόδου.
Τα λέιζερ USP επιτυγχάνουν εξαιρετικά σύντομες διάρκειες παλμών αξιοποιώντας μη γραμμικά οπτικά εφέ, όπως αυτο-διαμόρφωση φάσης και μη γραμμική διάθλαση. Οπτικά στοιχεία, όπως κρύσταλλοι ή ίνες διπλασιασμού συχνότητας-βοηθούν στη διεύρυνση και τη συμπίεση του φάσματος παλμών, φτάνοντας τις διάρκειες παλμών στο εύρος του femtosecond.
Εικόνα 1 – Εξέλιξη θερμοκρασίας σε διαφορετικές δυνάμεις λέιζερ
Το σχήμα 1 δείχνει πώς αλλάζει η θερμοκρασία με μεταβαλλόμενη ισχύ λέιζερ.
Υψηλή ισχύς (κόκκινη καμπύλη):η θερμοκρασία υπερβαίνει τα όρια τήξης και αφαίρεσης.
Χαμηλή ισχύς (πράσινη καμπύλη):ανεπαρκής θερμοκρασία για τήξη.
Βέλτιστη ισχύς (μπλε καμπύλη):επιτρέπει την τήξη χωρίς αφαίρεση.
Εικόνα 2 – Εικόνες SEM χονδροειδών και λεπτών σκονών
Η Ceit ανέπτυξε εξατομικευμένες σκόνες μετάλλων με αέριο-για την AM. Χρησιμοποιήθηκαν δύο τύποι σκόνης:
Χονδρή σκόνη (20–45 μm)
Λεπτή σκόνη (<20 µm)
Οι λεπτές σκόνες πέτυχαν βελτιωμένο έλεγχο τήξης και ομοιομορφία στρώσης.
Εικόνα 3 – Διαδικασία απόθεσης πρώτου στρώματος
Για να ενισχυθεί η πρόσφυση της σκόνης, το υπόστρωμα υποβλήθηκε αρχικά σε επεξεργασία με λέιζερ-για να αυξηθεί η τραχύτητα της επιφάνειας. Η προφιλομετρική ανάλυση έδειξε τραχύτητα επιφάνειας (Sa) 3,3 μm και βάθος 51,499 μm. Στη συνέχεια εφαρμόστηκαν στρώματα χρησιμοποιώντας μια μέθοδο λεπίδας, επιτυγχάνοντας ομοιόμορφο πάχος:
Χονδρή σκόνη: στρώσεις 100–200 μm
Λεπτή σκόνη: στρώσεις 50 μm
Εικόνα 4 – Επίδραση ισχύος στην επεξεργασία χονδροειδούς σκόνης
Η χρήση λέιζερ USP στην ΑΜ παρουσιάζει μια πρόκληση: να λιώσει η σκόνη χωρίς να προκαλέσει αφαίρεση. Η υπερβολική ισχύς οδηγεί σε εκτόξευση σωματιδίων ή ζημιά στο υπόστρωμα. Η μείωση της ισχύος λέιζερ κάτω από το όριο αφαίρεσης έχει ως αποτέλεσμα την επιτυχή τήξη.
Σε ισχύ κάτω από 0,5 W, η λεπτή σκόνη παραμένει ανεπηρέαστη, ενώ πάνω από αυτό το όριο, τα σωματίδια λιώνουν και συνενώνονται σε μεγαλύτερες σφαίρες.
Εικόνα 5 – Διακύμανση ισχύος σε λεπτές σκόνες
Η αύξηση της ισχύος από 0,59 W σε 0,765 W ενίσχυσε την τήξη, δημιουργώντας πιο λείες και ομοιόμορφες επιφάνειες. Η τραχύτητα επιφάνειας (Sa) μειώθηκε από 3,45 μm σε 2,58 μm.
Εικόνα 6 – Επίδραση της ταχύτητας σάρωσης
Στα 0,674 W και 10 μm απόσταση καταπακτής:
Η μείωση της ταχύτητας σάρωσης από 5 mm/s σε 2,5 mm/s αύξησε τη συσσώρευση θερμότητας και τη συγχώνευση σωματιδίων, διευρύνοντας τα συμπλέγματα και αυξάνοντας το Sa από 5,43 μm σε 6,75 μm.
Στα 0,765 W, η πιο αργή σάρωση οδήγησε σε πιο ομαλά αποτελέσματα (Sa ≈ 3,9–4,1 μm).

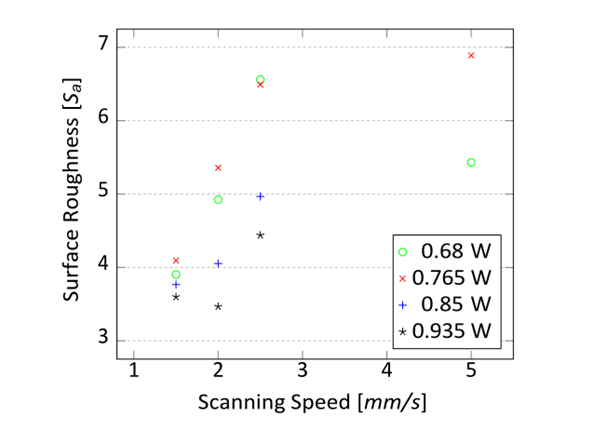

Εικόνα 7 – Συνδυασμένη επίδραση ισχύος και ταχύτητας
Σε υψηλότερα επίπεδα ισχύος (0,85–0,935 W) και ταχύτητες σάρωσης έως 2,5 mm/s, το Sa μειώθηκε περαιτέρω στα 3,5–3,8 μm. Κάτω από 1,5 mm/s, η υπερθέρμανση προκάλεσε ρήξη και κάψιμο της σκόνης.
Εικόνα 8 – Μείωση απόστασης καταπακτής
Η μείωση της απόστασης εκκόλαψης από 7 μm σε 5 μm βελτίωσε σημαντικά την ποιότητα της επιφάνειας - Η Sa μειώθηκε από 6,75 μm σε 4,1 μm. Οι υπερβολικά μεγάλες αποστάσεις οδήγησαν σε ανομοιόμορφη τήξη και σχηματισμό ελαττωμάτων.
Εικόνα 9 – Επιρροή απόστασης καταπακτής
Μέσα στα παράθυρα βέλτιστης ισχύος και ταχύτητας, η μείωση της απόστασης καταπακτής βελτίωσε σταθερά την ομοιομορφία της επιφάνειας, επιτυγχάνοντας Sae τόσο χαμηλή όσο 2–3 μm. Οι προσαρμογές στην ταχύτητα ήταν απαραίτητες για να εξισορροπηθεί η συσσώρευση θερμότητας.
Εικόνα 10 – Βέλτιστες παράμετροι διαδικασίας
Η καλύτερη συνθήκη επεξεργασίας πέτυχε μια εξαιρετικά ομοιόμορφη λιωμένη επιφάνεια με Sa 2,37 μm χρησιμοποιώντας:
Ισχύς λέιζερ:0.775 W
Ταχύτητα σάρωσης:2,5 mm/s
Απόσταση καταπακτής:7.5 µm
4. Συμπέρασμα
Για να αξιολογηθεί η δυνατότητα των λέιζερ USP στην κατασκευή προσθέτων, τα λέιζερ femtosecond ενσωματώθηκαν στη διαδικασία LPBF χρησιμοποιώντας δύο τύπους σκονών από ανοξείδωτο-χάλυβα. Η μελέτη καταλήγει στο συμπέρασμα ότιισχύς λέιζερείναι ο πιο κρίσιμος παράγοντας - η υπερβολική ισχύς προκαλεί κατάλυση, ενώ η πολύ μικρή αποτρέπει την τήξη.
Μόλις δημιουργηθεί ένα βέλτιστο ηλεκτρικό παράθυρο (0,775–0,935 W), ο ακριβής συντονισμός της ταχύτητας σάρωσης{-και της απόστασης καταπακτής βελτίωσε περαιτέρω την ομαλότητα της επιφάνειας. Τα καλύτερα αποτελέσματα επιτεύχθηκαν σε:
Εξουσία: 0.775–0.935 W
Ταχύτητα σάρωσης:2,5 mm/s
Απόσταση καταπακτής: 5–7.5 µm
Κάτω από αυτές τις βελτιστοποιημένες παραμέτρους, επιτεύχθηκε ομοιόμορφη τήξη και ελάχιστη τραχύτητα επιφάνειας, επιβεβαιώνοντας τη σκοπιμότητα των λέιζερ USP για την κατασκευή πρόσθετων υψηλής ακρίβειας εξαρτημάτων μικρο{-κλίμακας.
