01
Περίληψη
Το βολφράμιο, λόγω του υψηλού σημείου τήξεως, της καλής θερμικής αγωγιμότητας και της χαμηλής κατακράτησης υδρογόνου, είναι ένα ιδανικό υλικό για εξαρτήματα που προσανατολίζονται στο πλάσμα-σε αντιδραστήρες πυρηνικής σύντηξης. Ωστόσο, η εγγενής ευθραυστότητά του και η υψηλή όλκιμο-θερμοκρασία μετάπτωσης (DBTT) το καθιστούν εξαιρετικά ευαίσθητο σε ρωγμές κατά την επεξεργασία με λέιζερ. Αυτό οφείλεται ουσιαστικά στον εξαιρετικά υψηλό ρυθμό ψύξης και την κλίση θερμοκρασίας που οδηγεί σε θερμική καταπόνηση και εξασθένηση των ορίων κόκκων. Οι υπάρχουσες μέθοδοι για την καταστολή της πυρόλυσης περιλαμβάνουν προθέρμανση υποστρώματος, κράμα νανοσωματιδίων και παλμικά λέιζερ, αλλά αυτές οι μέθοδοι έχουν περιορισμούς όπως αποικοδόμηση σκόνης, αλλαγές στη σύνθεση ή αυξημένο πορώδες. Τα τελευταία χρόνια, η διαμόρφωση δέσμης λέιζερ (όπως ακτίνες δακτυλίου) έχει χρησιμοποιηθεί για τη μείωση της πυκνότητας μέγιστης ισχύος, μετατρέποντας τη συγκόλληση βαθιάς διείσδυσης σε θερμικά αγώγιμη συγκόλληση, μειώνοντας αποτελεσματικά τις κλίσεις θερμοκρασίας και τους ρυθμούς ψύξης. Η ταλάντωση της δέσμης λέιζερ μπορεί να αναδεύσει τη λιωμένη δεξαμενή, να ομογενοποιήσει περαιτέρω την εισροή θερμότητας και να προωθήσει τον σχηματισμό ισοαξονικών κόκκων. Και οι δύο μέθοδοι βασίζονται στον θερμοδυναμικό έλεγχο και έχουν συμπληρωματικούς μηχανισμούς. Αυτό το έγγραφο προτείνει τον συνδυασμό τους για να επιτευχθεί επαναλαμβανόμενη συγκόλληση-χωρίς ρωγμή καθαρού βολφραμίου χωρίς προθέρμανση ή τροποποίηση. Οι επιδράσεις του σχήματος της δέσμης και των παραμέτρων ταλάντωσης στις ρωγμές, τη λιωμένη δεξαμενή και τη μικροδομή μελετώνται συστηματικά, παρέχοντας μια αναφορά για την επακόλουθη παραγωγή προσθέτων.
02
Επισκόπηση
Αυτή η μελέτη συνέκρινε συστηματικά τα αποτελέσματα τριών σχημάτων δέσμης λέιζερ-Δέσμη Gauss, κατανομή πυρήνα δακτυλίου (RC 80/20) και δακτυλιοειδής δέσμη-στη συμπεριφορά ρωγμής συγκολλήσεων μονής-συγκολλήσεων σε λεπτές πλάκες καθαρού βολφραμίου κάτω από διαφορετικές παραμέτρους ταλάντωσης. Συνδυάζοντας θερμοφυσική προσομοίωση, ανάλυση οπτικής μικροσκοπίας και χαρακτηρισμό EBSD, διεξήχθη μια ανάλυση πολλαπλής-κλίμακας, από μακροσκοπικές στατιστικές ρωγμών και γεωμετρία λιωμένης λίμνης έως μικροσκοπική δομή κόκκων. Πειραματικά αποτελέσματα δείχνουν ότι η δέσμη Gauss, λόγω της υπερβολικά υψηλής ισχύος αιχμής της, σχηματίζει εύκολα μια βαθιά και στενή λιμωμένη λίμνη (αναλογία βάθους{-προς-> 1), που οδηγεί σε σοβαρή ρωγμή, με ρυθμό ελεύθερης ρωγμής{{11} μόνο 36%. Αντίθετα, οι δακτυλιοειδείς δοκοί και οι δοκοί RC 80/20, μειώνοντας την πυκνότητα αιχμής ισχύος, διευρύνουν και ρηχαίνουν τη λιωμένη λίμνη, μειώνοντας σημαντικά την κλίση θερμοκρασίας και το ρυθμό ψύξης. Η δέσμη RC 80/20 από μόνη της μπορεί να επιτύχει ρυθμό ρωγμής{19}80%. Με βάση αυτό το θεμέλιο, η προσθήκη ταλάντωσης δέσμης λέιζερ κατέστειλε περαιτέρω τη ρωγμή σε όλους τους τύπους δέσμης, με τις αναλογίες διαστάσεων να πέφτουν γενικά κάτω από 1. Ο συνδυασμός RC 80/20 και ταλάντωσης απέδωσε καλύτερα, επιτυγχάνοντας 91% ελεύθερο ρυθμό ρωγμής σε 55 σετ παραμέτρων. Επιπλέον, οδήγησε στο σχηματισμό μεγαλύτερων ισοαξονικών κρυστάλλων εντός της λιωμένης δεξαμενής, ταιριάζοντας στενά με την προσομοιωμένη μείωση του ρυθμού ψύξης έως και 45%. Η τελική στατιστική ανάλυση αποκάλυψε ότι το σχήμα δέσμης, η ισχύς λέιζερ και η ταχύτητα σάρωσης ήταν οι πιο σημαντικές παράμετροι που επηρέασαν την έναρξη της ρωγμής, ενώ η συχνότητα και το πλάτος ταλάντωσης δεν είχαν σημαντική επίδραση στο πλαίσιο αυτής της μελέτης. Αυτό δείχνει ότι η συνδυασμένη στρατηγική διαμόρφωσης δέσμης και ταλάντωσης μπορεί να επιτύχει επαναλαμβανόμενη συγκόλληση βολφραμίου χωρίς ρωγμές χωρίς προθέρμανση ή τροποποίηση υλικού.
03
Γραφική Ανάλυση

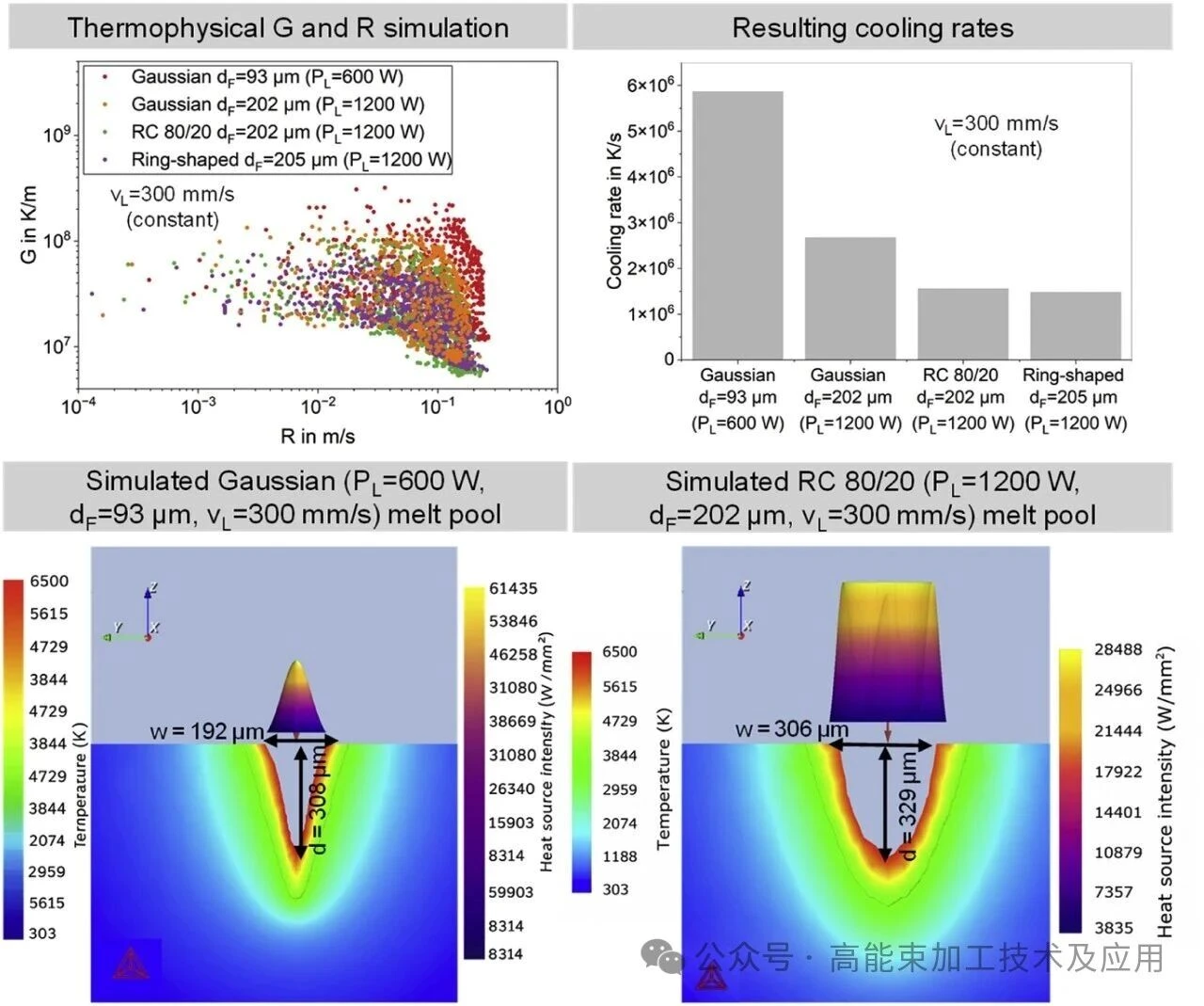

Τα δεδομένα στην επάνω αριστερή γωνία του Σχήματος 1 δείχνουν ότι, κάτω από την ίδια διάμετρο κηλίδας (202 μm) και συνθήκες διεργασίας, η διαβάθμιση θερμοκρασίας G της δέσμης RC 80/20 είναι σημαντικά χαμηλότερη από αυτή της δέσμης Gaussian, ενώ ο ρυθμός ανάπτυξης R είναι ελαφρώς υψηλότερος. Το κλειδί βρίσκεται στα αποτελέσματα του υπολογισμού του ρυθμού ψύξης στην επάνω δεξιά γωνία-ο ρυθμός ψύξης της δέσμης RC 80/20 μειώνεται κατά περίπου 40% σε σύγκριση με τη δέσμη Gauss με την ίδια διάμετρο κηλίδας και περαιτέρω μειώνεται κατά περίπου 45% για τη δακτυλιοειδή δοκό. Η διατομή της προσομοιωμένης λιμωμένης πισίνας-παρακάτω αντικατοπτρίζει επίσης οπτικά αυτό: η λιωμένη δεξαμενή της διαμορφωμένης δοκού είναι ευρύτερη και πιο ρηχή. Αυτά τα δεδομένα εξηγούν άμεσα γιατί η διαμόρφωση δέσμης μπορεί να μειώσει αποτελεσματικά τις ρωγμές που προκαλούνται{13}}της θερμικής καταπόνησης, παρέχοντας ισχυρή υποστήριξη για μεταγενέστερα πειράματα από θερμοδυναμική άποψη.
Το σχήμα 2 αντιστοιχεί σε μια δοκό Gauss. Χωρίς ταλάντωση, μια διαμήκης ρωγμή διαπερνά ολόκληρη τη συγκόλληση. Ωστόσο, με την προσθήκη ταλάντωσης, ακόμη και σε παρόμοιες ενεργειακές πυκνότητες γραμμής, η ρωγμή εξαφανίζεται εντελώς. Το σχήμα 3 αντιστοιχεί σε μια δοκό RC 80/20. Χωρίς ταλάντωση, μια ρωγμή εξακολουθεί να υπάρχει σε ενεργειακές πυκνότητες υψηλής γραμμής. Με την προσθήκη της ταλάντωσης, η ρωγμή εξαλείφεται πλήρως. Αυτό αποδεικνύει πλήρως ότι ανεξάρτητα από το σχήμα της δέσμης, η ταλάντωση μπορεί να καταστείλει αποτελεσματικά τις ρωγμές. Ο μηχανισμός είναι ότι η ταλάντωση της δέσμης αναδεύει τη λιωμένη λίμνη, καθιστώντας την εισαγωγή θερμότητας πιο ομοιόμορφη. Η αρχικά στενή και βαθιά δεξαμενή λιωμένου έχει διευρυνθεί σημαντικά και η αναλογία βάθους-προς-πέφτει κάτω από 1. Ο τρόπος συγκόλλησης αλλάζει από συγκόλληση βαθιάς διείσδυσης σε συγκόλληση θερμικής αγωγιμότητας, απελευθερώνοντας έτσι τη θερμική καταπόνηση.
Το Σχήμα 4 ποσοτικοποιεί την επίδραση της στρατηγικής επεξεργασίας σε μικροδομικό επίπεδο. Η αριστερή πλευρά δείχνει ότι το μέσο μέγεθος κόκκου της δέσμης Gauss (93 μm) είναι μόνο 10,2 μm. Χρησιμοποιώντας μόνο το RC 80/20 (202 μm) το αυξάνει στα 14,3 μm. και όταν το RC 80/20 συνδυάζεται με ταλάντωση, οι κόκκοι τραχύνονται περαιτέρω, κάτι που ταιριάζει απόλυτα με το αποτέλεσμα της προσομοίωσης μιας μείωσης κατά 45% στον ρυθμό ψύξης. Τα δεδομένα αναλογίας διαστάσεων στα δεξιά δείχνουν ότι οι κόκκοι του συνδυασμού διαμόρφωσης και ταλάντωσης είναι πιο κοντά στο ισόαξον (λόγος κοντά στο 1), ενώ οι κόκκοι της δέσμης Gauss είναι σαφώς στηλώδεις (αναλογία μεγαλύτερος). Μια υψηλότερη αναλογία και μεγαλύτερος αριθμός ισοαξονικών κόκκων σημαίνει ότι οι μηχανικές ιδιότητες του υλικού είναι πιο ισότροπες και η αντίστασή του στη διάδοση των ρωγμών είναι ισχυρότερη, εξηγώντας έτσι γιατί οι ρωγμές καταστέλλονται αποτελεσματικά στο μικροδομικό επίπεδο.
04
Περίληψη
Αυτή η μελέτη επιβεβαιώνει ότι μια συνδυασμένη στρατηγική διαμόρφωσης δέσμης λέιζερ και ταλάντωσης μπορεί να επιτύχει επαναλαμβανόμενη συγκόλληση-χωρίς ρωγμή καθαρού βολφραμίου χωρίς προθέρμανση ή τροποποίηση υλικού. Μεταξύ των παραμέτρων που δοκιμάστηκαν, η δέσμη πυρήνα δακτυλίου RC 80/20 σε συνδυασμό με την ταλάντωση απέδωσε τα καλύτερα αποτελέσματα, επιτυγχάνοντας ρυθμό ελεύθερης ρωγμής 91%, σημαντικά υψηλότερο από το 36% της δέσμης Gauss. Αυτός ο συνδυασμός καταστέλλει αποτελεσματικά τις ρωγμές μειώνοντας την πυκνότητα μέγιστης ισχύος και αναδεύοντας τη λιωμένη δεξαμενή, μετατρέποντας τη λειτουργία συγκόλλησης σε θερμική-διεξαγωγή συγκόλλησης, μειώνοντας τον ρυθμό ψύξης έως και 45% και προάγοντας το σχηματισμό μεγαλύτερων ισοαξονικών κρυστάλλων. Το σχήμα δέσμης, η ισχύς λέιζερ και η ταχύτητα σάρωσης είναι οι βασικές παράμετροι που επηρεάζουν, ενώ η συχνότητα και το πλάτος ταλάντωσης έχουν μικρή επίδραση. Η μελλοντική έρευνα πρέπει να επαληθεύσει περαιτέρω την εφαρμογή αυτής της στρατηγικής στην κατασκευή πολλαπλών-στρώσεων, πολλαπλών{13}}διελασμάτων και στην πραγματική κατασκευή PBF-LB/M.
