01 Εισαγωγή
Εν μέσω της στροφής της παγκόσμιας αυτοκινητοβιομηχανίας προς την ηλεκτροκίνηση, οι μπαταρίες ισχύος, ως η βασική πηγή ενέργειας των νέων ενεργειακών οχημάτων, καθορίζουν την ανταγωνιστικότητα των ηλεκτρικών οχημάτων στην αγορά μέσω της απόδοσης, της ασφάλειας και του κόστους τους. Η κατασκευή μπαταριών ισχύος είναι μια πολύπλοκη διαδικασία που περιλαμβάνει διεπιστημονική γνώση, συμπεριλαμβανομένης της επιστήμης των υλικών, της ηλεκτροχημείας και της μηχανικής ακριβείας. Η τεχνολογία σύνδεσης υψηλής ποιότητας-είναι ένας κρίσιμος σύνδεσμος σε όλη αυτή τη διαδικασία. Οι παραδοσιακές μέθοδοι σύνδεσης, όπως η συγκόλληση με αντίσταση και η συγκόλληση με υπερήχους, παρουσιάζουν όλο και περισσότερο περιορισμούς-όπως μεγάλα θερμικά φαινόμενα, κακή συνοχή και στενά παράθυρα παραμέτρων διεργασίας-όταν αντιμετωπίζουν μεγάλη- κλίμακα, αυτοματοποιημένη παραγωγή ηλεκτρικών μπαταριών και χειρισμό υλικών υψηλής θερμικής αγωγιμότητας όπως χαλκού και αλουμινίου. Η τεχνολογία συγκόλλησης με λέιζερ, με την υψηλή ενεργειακή πυκνότητα, την ελεγχόμενη εισροή θερμότητας, τη φύση χωρίς επαφή και την ευκολία αυτοματισμού, ικανοποιεί τις αυστηρές απαιτήσεις της κατασκευής μπαταριών ισχύος για ακρίβεια, απόδοση και αξιοπιστία και έχει γίνει βασική διαδικασία σε όλη τη ροή εργασίας από την παραγωγή κυψελών έως τη συναρμολόγηση μπαταριών. Αυτή η εργασία στοχεύει να επεξηγήσει τις ειδικές εφαρμογές της τεχνολογίας συγκόλλησης με λέιζερ σε διαφορετικά στάδια κατασκευής μπαταριών ισχύος και να συνοψίσει τον σημαντικό ρόλο της στην προώθηση της ανάπτυξης της βιομηχανίας μπαταριών ισχύος.
02 Εφαρμογή στο Στάδιο Κατασκευής Κυψελών Μπαταρίας

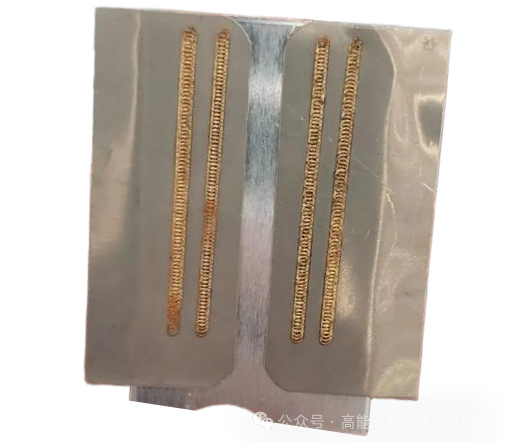

Η κυψέλη μπαταρίας είναι η θεμελιώδης μονάδα μιας μπαταρίας ισχύος και η ακρίβεια κατασκευής και η σφράγισή της αποτελούν βασικές εγγυήσεις για την ασφάλεια και την απόδοση της μπαταρίας. Η συγκόλληση με λέιζερ χρησιμοποιείται κυρίως για την ακριβή σύνδεση και την τελική σφράγιση των στοιχείων της μπαταρίας. Πρώτον, για τις ηλεκτρικές συνδέσεις μέσα στο στοιχείο της μπαταρίας, χρησιμοποιείται συγκόλληση με λέιζερ για τη συγκόλληση των γλωττίδων. Μετά την ολοκλήρωση της διαδικασίας περιέλιξης ή στοίβαξης, είναι απαραίτητο να συγκολληθούν σταθερά οι γλωττίδες των ηλεκτροδίων θετικού (φύλλο αλουμινίου) και αρνητικού (φύλλο χαλκού), τα οποία μπορεί να αποτελούνται από δεκάδες ή και εκατοντάδες στρώματα, μαζί με τους συλλέκτες ρεύματος και να σχηματίσουν μια αξιόπιστη ηλεκτρική διαδρομή με τους εξωτερικούς ακροδέκτες ή τα συνδετικά τεμάχια, όπως φαίνεται στο σχήμα 1. διάρκειες, σχηματίζοντας σημεία συγκόλλησης με χαμηλή αντίσταση και υψηλή αντοχή. Το πλεονέκτημά του έγκειται στην ελάχιστη επηρεαζόμενη ζώνη-της θερμότητας, αποφεύγοντας αποτελεσματικά τη ζημιά λόγω θερμότητας στους γειτονικούς διαχωριστές και τα ενεργά υλικά, διατηρώντας έτσι την ηλεκτροχημική απόδοση του στοιχείου της μπαταρίας.

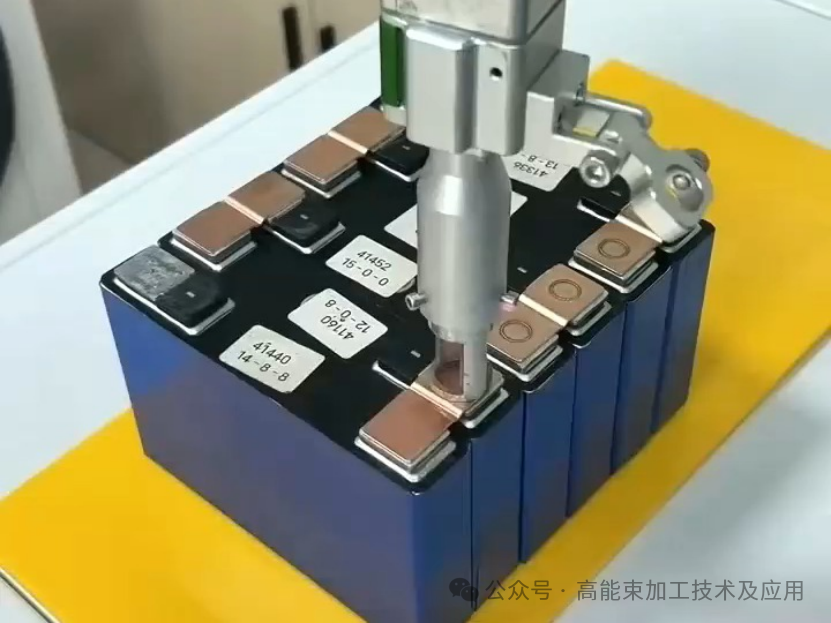

Δεύτερον, στο τελικό στάδιο συσκευασίας των στοιχείων της μπαταρίας, η συγκόλληση με λέιζερ είναι μία από τις αποτελεσματικές μεθόδους για την επίτευξη αεροστεγής σφράγισης. Ταυτόχρονα, η συγκόλληση με λέιζερ χρησιμοποιείται για τη σύνδεση του επάνω καλύμματος και του περιβλήματος τόσο σε τετράγωνες μπαταρίες κελύφους αλουμινίου όσο και σε μπαταρίες κυλινδρικού κελύφους χάλυβα. Με τον ακριβή έλεγχο της ισχύος, της ταχύτητας και της εστιακής θέσης λέιζερ, μπορεί να δημιουργηθεί μια συνεχής, λεία και πυκνή ραφή συγκόλλησης στο περίβλημα, αποτρέποντας αποτελεσματικά τη διαρροή ηλεκτρολύτη και την είσοδο εξωτερικής υγρασίας, διασφαλίζοντας τη χημική σταθερότητα της μπαταρίας καθ' όλη τη διάρκεια ζωής της. Για τις κυψέλες θήκης, η συγκόλληση με λέιζερ χρησιμοποιείται στις διαδικασίες σφράγισης κορυφής και πλευρικής σφράγισης, συγκολλώντας τις προεξέχουσες γλωττίδες στα συνδετικά και προστατευτικά τεμάχια μετάβασης (συνήθως-επινικελωμένος χαλκός ή αλουμίνιο). Η φύση του χωρίς-επαφή εξασφαλίζει αποτελεσματικότητα συσκευασίας και μηδενική ζημιά στο υλικό συσκευασίας από αλουμίνιο-πλαστικό φιλμ, όπως φαίνεται στο Σχήμα 2.
03 Η εφαρμογή στο στάδιο της συναρμολόγησης των μονάδων μπαταριών και των πακέτων μπαταριών περιλαμβάνει την ενσωμάτωση μεμονωμένων στοιχείων σε μονάδες και πακέτα μπαταριών, που απαιτούν μεγάλη ποσότητα ηλεκτρικών συνδέσεων και δομικής στερέωσης. Αυτό είναι το στάδιο όπου η συγκόλληση με λέιζερ είναι πιο συγκεντρωμένη και τεχνικά προκλητική. Όσον αφορά τις ηλεκτρικές συνδέσεις, η βασική εφαρμογή είναι η σειριακή και παράλληλη συγκόλληση μεταξύ κυψελών. Συνδέοντας τις ράβδους ζυγών (συνήθως ράβδους αλουμινίου ή χαλκού) στους ακροδέκτες της κυψέλης, κατασκευάζεται το σύστημα ηλεκτρικού κυκλώματος ολόκληρου του πακέτου μπαταριών.
Οι δυσκολίες σε αυτή τη διαδικασία έγκεινται στις εξής: 1) προκλήσεις χαρακτηριστικών υλικών-ο χαλκός και το αλουμίνιο έχουν υψηλή ανακλαστικότητα σε κοινώς χρησιμοποιούμενα υπέρυθρα λέιζερ και υψηλή θερμική αγωγιμότητα, καθιστώντας δύσκολη τη συγκόλληση. 2) ένωση ανόμοιων υλικών, όπως η σύνδεση μεταξύ χάλκινων ράβδων και ακροδεκτών αλουμινίου, η οποία είναι επιρρεπής στο σχηματισμό εύθραυστων διαμεταλλικών ενώσεων (IMC) που επηρεάζουν τη μακροπρόθεσμη αξιοπιστία της σύνδεσης. Για να αντιμετωπίσει αυτές τις προκλήσεις, η βιομηχανία έχει αναπτύξει προηγμένες διαδικασίες όπως η συγκόλληση με ταλάντωση με λέιζερ, η υβριδική συγκόλληση (π.χ. τόξο με λέιζερ) και η χρήση λέιζερ νέου μήκους κύματος όπως τα πράσινα ή μπλε λέιζερ. Αυτές οι τεχνολογίες καταστέλλουν αποτελεσματικά ελαττώματα όπως το πιτσίλισμα και το πορώδες και ελέγχουν το πάχος του στρώματος IMC επεκτείνοντας τη λιωμένη δεξαμενή, ενισχύοντας την ανάδευση και αυξάνοντας την απορρόφηση ενέργειας, επιτυγχάνοντας έτσι ηλεκτρικές συνδέσεις. Όσον αφορά τις δομικές συνδέσεις, σημαντικό ρόλο παίζει και η συγκόλληση με λέιζερ. Για παράδειγμα, μπορεί να χρησιμοποιηθεί για δομικά εξαρτήματα όπως πλαϊνές πλάκες μονάδας και ακραίες πλάκες που ασφαλίζουν τις κυψέλες, καθώς και για τη σύνδεση του περιβλήματος και του καλύμματος της μπαταρίας. Σε σύγκριση με τις παραδοσιακές συνδέσεις με βίδες ή πριτσίνια, η συγκόλληση με λέιζερ μπορεί να επιτύχει υψηλότερο βαθμό ολοκλήρωσης και δομικής αντοχής, γεγονός που βοηθά στη βελτίωση της αντοχής της μπαταρίας σε κραδασμούς και κρούσεις. Επιπλέον, μικροσκοπικές συγκολλήσεις στα κυκλώματα λήψης αισθητήρων τάσης και θερμοκρασίας στα συστήματα διαχείρισης μπαταριών γίνονται όλο και περισσότερο με τη χρήση συγκόλλησης με λέιζερ για να διασφαλιστεί μακροπρόθεσμη σταθερότητα και αξιοπιστία της λήψης σήματος.
04 Περίληψη Η τεχνολογία συγκόλλησης με λέιζερ, με την υψηλή ακρίβεια, την ταχύτητα και την αξιοπιστία της, έχει ενσωματωθεί σε κάθε βήμα της κατασκευής μπαταριών ισχύος. Από τη συγκόλληση με γλωττίδα κυψέλης σε μικροκλίμακα έως τις δομικές συνδέσεις της μπαταρίας σε μακροκλίμακα, από την αεροστεγή συσκευασία που διασφαλίζει την ασφάλεια των κυττάρων έως τις ηλεκτρικές συνδέσεις χαμηλής-αντίστασης που καθορίζουν την απόδοση της μπαταρίας, η συγκόλληση με λέιζερ διαδραματίζει αναντικατάστατο βασικό ρόλο. Όχι μόνο επιλύει αποτελεσματικά τις προκλήσεις της επεξεργασίας δύσκολων-συγκόλλησης υλικών όπως ο χαλκός και το αλουμίνιο, ικανοποιώντας τις απαιτήσεις απόδοσης και συνέπειας της αυτοματοποιημένης παραγωγής μεγάλης- κλίμακας, αλλά και μεγιστοποιεί την προστασία της ηλεκτροχημικής απόδοσης της μπαταρίας μέσω ακριβούς ελέγχου της θερμότητας συγκόλλησης. Η ωρίμανση και η ανάπτυξη της τεχνολογίας συγκόλλησης με λέιζερ έχει γίνει βασικός τεχνολογικός κινητήρας που οδηγεί σε αυξήσεις στην πυκνότητα ενέργειας της μπαταρίας ισχύος, μειώσεις στο κόστος κατασκευής και βελτιώσεις στην απόδοση ασφάλειας, παρέχοντας μια σταθερή βάση κατασκευής για την ταχεία ανάπτυξη της παγκόσμιας βιομηχανίας νέων ενεργειακών οχημάτων.
