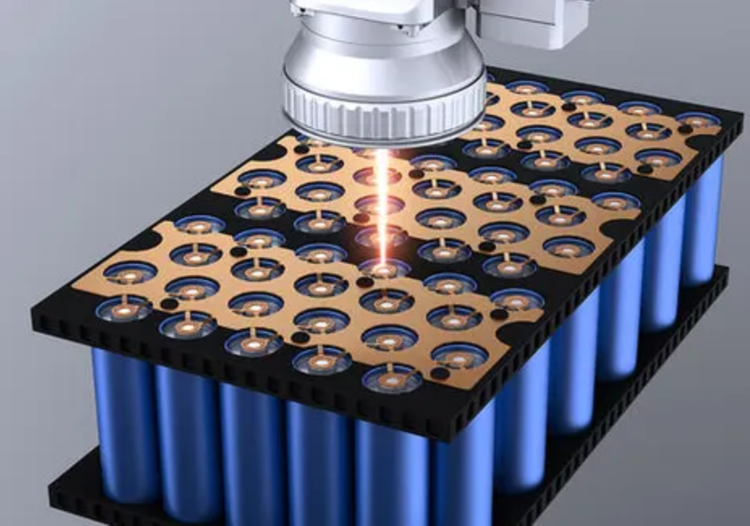

Στο πεδίο της κατασκευής μπαταριών ηλεκτρικού οχήματος (EV), η συγκόλληση με λέιζερ είναι μια θεμελιώδη τεχνολογία που παρέχει υψηλή ακρίβεια, αξιοπιστία και αποτελεσματικότητα στη σύνδεση κυττάρων μπαταριών και λεωφορείων. Η συγκόλληση με λέιζερ μπορεί να παράγει κύτταρα και συστατικά μπαταρίας με σταθερή ποιότητα και να επιτρέψει πιο πολύπλοκα και υψηλότερα σχέδια μπαταριών EV. Ωστόσο, για να χρησιμοποιηθεί πλήρως τα αναμφισβήτητα πλεονεκτήματα της συγκόλλησης με λέιζερ, υπάρχουν ορισμένοι βασικοί παράγοντες που πρέπει να ληφθούν υπόψη πριν ξεκινήσει η παραγωγή μπαταριών, από εργαλεία έως διασφάλιση της ποιότητας (QA).
Επιλέξτε τη μέθοδο σύσφιξης
Υπάρχουν δύο βασικές προσεγγίσεις για το σχεδιασμό εργαλείων για την πίεση των λεωφορείων ή των πλακών συλλέκτη σε κυτταρικούς ακροδέκτες: μάσκα συγκόλλησης ή σύσφιξη ενός κυττάρου. Η επιλογή αυτών των δύο μεθόδων σύσφιξης έχει μεγάλο αντίκτυπο στην αποτελεσματικότητα και την προσαρμοστικότητα της παραγωγής.
Η κάλυψη συγκόλλησης παρέχει ταχύτητα και αποτελεσματικότητα με τη σύσφιξη του busbar σε πολλαπλά κύτταρα ταυτόχρονα, αλλά το μειονέκτημα είναι ότι οι διαστασιολογικές ανοχές πρέπει να είναι αυστηρότερες για να εξασφαλιστεί επαρκής επαφή με το busbar-to-cell σε μια μεγάλη περιοχή. Αντίθετα, η σύσφιξη ενός κυττάρου μπορεί να φιλοξενήσει μεγαλύτερες διακυμάνσεις στη διάταξη ή τη γεωμετρία των κυττάρων, απλοποιώντας την παραγωγή και τη μείωση του κόστους. Ωστόσο, αυτή η ευελιξία έρχεται με το κόστος ταχύτητας. Η συγκόλληση με λέιζερ μπορεί να παρέχει υψηλές ταχύτητες συγκόλλησης με κυψελίδες, μερικές φορές υπερβαίνοντας τις δωδεκάδες κύτταρα ανά δευτερόλεπτο, αλλά οι βραδύτερες μέθοδοι σύσφιξης περιορίζουν τις ταχύτητες συγκόλλησης.
Εξασφαλίστε την ακριβή τοποθέτηση της μονάδας
Η συγκόλληση με λέιζερ είναι μια εξαιρετικά ακριβής διαδικασία και η τοποθέτηση των κυττάρων της μπαταρίας πρέπει να είναι συνεπής και ακριβής για να εξασφαλιστεί ομοιόμορφες συγκολλήσεις. Οι μεταβολές στη διάταξη των κυττάρων εντός της μπαταρίας μπορούν να οδηγήσουν σε εσφαλμένες ευθυγραμμισμένες συγκολλήσεις ή ανεπαρκή διείσδυση συγκόλλησης, συμβιβάζοντας τη δομική ακεραιότητα. Τα αυστηρότερα σχέδια συγκρατημάτων κυττάρων γενικά μειώνουν τις μεταβολές στην κυτταρική θέση, αλλά μπορούν να παρουσιάσουν κίνδυνο υπερβολικής συμπίεσης και βλάβης των κυττάρων κατά την εγκατάσταση. Η βελτιστοποίηση του σχεδιασμού της μπαταρίας και η ελαχιστοποίηση των κενών χρησιμοποιώντας οδηγούς ευθυγράμμισης βελτιώνει την προσβασιμότητα και την ποιότητα της συγκόλλησης.
Ο σχεδιασμός busbars δεν αφορά μόνο την απόδοση
Ο σχεδιασμός ενός αποτελεσματικού busbar ή του ρεύματος συλλέκτη είναι κάτι περισσότερο από τη βελτιστοποίηση της ηλεκτρικής απόδοσης. Το πάχος καθορίζει την ακαμψία και την ευελιξία και οι παράγοντες όπως το πάχος έχουν αντίκτυπο τόσο στις εργασίες όσο και στις βέλτιστες παραμέτρους λέιζερ. Τα παχύτερα λεωφορεία, που χρησιμοποιούνται συνήθως σε πρισματικά κύτταρα, μεταφέρουν αποτελεσματικά το ρεύμα, αλλά είναι δύσκολο να λυγίσουν για να έρθουν σε επαφή με τους ακροδέκτες της μπαταρίας. Επιπλέον, τα παχύτερα υλικά αυξάνουν το χρόνο διείσδυσης λέιζερ.
Το υλικό Busbar είναι ένα ιδιαίτερο θέμα κατά το σχεδιασμό των Batchbars Battery EV. Ο χαλκός είναι από καιρό ένα υλικό επιλογής για τα δοχεία και άλλες λειτουργίες της μπαταρίας EV λόγω της καλής ηλεκτρικής αγωγιμότητας του. Ωστόσο, το αλουμίνιο κερδίζει τη δημοτικότητα ως εναλλακτική λύση στα δοχεία χαλκού λόγω των καλών ηλεκτρικών ιδιοτήτων του, ενώ ταυτόχρονα μειώνει το βάρος του πακέτου της μπαταρίας. Τα λεωφορεία αλουμινίου είναι συνήθως το ήμισυ του βάρους των χαλκοσωλήνων.
Ευτυχώς, τα λέιζερ σχεδιασμένα ειδικά για τη συγκόλληση της μπαταρίας EV μπορούν να διατηρήσουν υψηλές ταχύτητες συγκόλλησης και εξαιρετική ποιότητα συγκόλλησης για ένα ευρύ φάσμα σχεδίων και υλικών. Τα λέιζερ συγκόλλησης μπαταριών παρέχουν συνήθως μια εξαιρετικά εστιασμένη δέσμη με υψηλή ποιότητα δέσμης, επιτρέποντας την ταχεία διείσδυση συγκόλλησης χωρίς μεγάλη ζώνη που επηρεάζεται από τη θερμότητα.
Σχεδιασμός για απαιτήσεις διάθεσης μπαταριών
Με εκατομμύρια, αν όχι δισεκατομμύρια, από συγκολλήσεις από το Busbar-to-Cell που κατασκευάζονται από κατασκευαστές μπαταριών EV κάθε χρόνο, η αποτελεσματική αυτοματοποίηση είναι κρίσιμη. Υπάρχουν πολλοί παράγοντες που οδηγούν το σχεδιασμό της μπαταρίας, αλλά η θέση των ακροδεκτών σε ένα κυλινδρικό κύτταρο είναι ένα καλό παράδειγμα.
Τα κυλινδρικά κύτταρα μπορούν να σχεδιαστούν με τα θετικά και αρνητικά τερματικά στην κορυφή ή με το θετικό τερματικό στην κορυφή και τον αρνητικό τερματικό στο κάτω μέρος. Η επιλογή αυτών των δύο σχεδίων καθορίζει την ταχύτητα και την πολυπλοκότητα της παραγωγής. Ο παραδοσιακός σχεδιασμός άνω/κάτω μέρος απλοποιεί το σχεδιασμό του busbar, αλλά απαιτεί ένα πρόσθετο βήμα χειρισμού κυττάρων για να αναστρέψει τη συναρμολόγηση για τη δεύτερη συγκόλληση. Με την εισαγωγή του κυττάρου 4680, ο κορυφαίος/άνω σχεδιασμός έχει γίνει πιο συνηθισμένος, γεγονός που επιτρέπει ταχύτερους κύκλους παραγωγής και λιγότερο χειρισμό κυττάρων, αλλά απαιτεί ακριβή τοποθέτηση συγκόλλησης σε στενές ανοχές, καθώς και πιο σύνθετα σχέδια busbar.
Ανεξάρτητα από τις απαιτήσεις σχεδίασης μπαταρίας ή συγκόλλησης μπαταρίας, η συγκόλληση με λέιζερ είναι πολύ κατάλληλη για αυτοματοποίηση. Ένα αποτελεσματικό σύστημα συγκόλλησης με λέιζερ ηλεκτρικού οχήματος μπορεί να ικανοποιήσει τις απαιτήσεις διαφόρων σταδίων παραγωγής από την Ε & Α στη μαζική παραγωγή και μπορεί να ικανοποιήσει τις απαιτήσεις του χειρισμού μούχλας και μπαταρίας.
Ενσωματώστε μια ισχυρή διαδικασία διασφάλισης ποιότητας
Η συγκόλληση με λέιζερ είναι μια εξαιρετικά σταθερή και επαναλαμβανόμενη διαδικασία όταν τα εισερχόμενα κύτταρα έχουν συνεπή ποιότητα και ανοχές επιφάνειας. Ωστόσο, εάν υπάρχουν απροσδόκητες παραλλαγές στα χαρακτηριστικά διαστάσεων ή θέσης, μπορεί να προκύψουν αποτυχίες συγκόλλησης. Οι ελαττωματικές συγκολλήσεις μπορούν να οδηγήσουν σε δαπανηρή ανακατασκευή ή θραύσματα, και στη χειρότερη περίπτωση, καταστροφική αποτυχία του τελικού προϊόντος. Ως εκ τούτου, είναι απαραίτητο να μετρηθούν με ακρίβεια και αποτελεσματικά και να δοκιμαστούν κάθε συγκόλληση με ακουστική προς τα τερματικά.
Οι καταστροφικές δοκιμές δίνουν ακριβή αποτελέσματα, αλλά είναι δαπανηρά και δεν μετρούν κάθε συγκόλληση. Οι μέθοδοι όπως οι φωτοδιόδοι μετράνε κάθε συγκόλληση καθώς προχωράει, αλλά παρέχουν μόνο έμμεσες μετρήσεις με υποβέλτιστα αποτελέσματα. Οι κατασκευαστές μπαταριών EV μετατρέπονται όλο και περισσότερο σε μέτρηση συγκόλλησης σε πραγματικό χρόνο. Μέτρηση μέτρησης συγκόλλησης σε πραγματικό χρόνο, όπως το βάθος συγκόλλησης απευθείας κατά τη διάρκεια της διαδικασίας συγκόλλησης, παρέχοντας εξαιρετικά ακριβή δεδομένα συγκρίσιμα με καταστροφικές δοκιμές. Επιπλέον, η τάση των δεδομένων μέτρησης συγκόλλησης μπορεί να ανιχνεύσει την μετατόπιση της διαδικασίας, βοηθώντας τους κατασκευαστές μπαταριών να αποτρέψουν απαράδεκτες συγκολλήσεις στο μέλλον.
